水導激光設備加工氧化鋯陶瓷時的150MPa高壓水射流有什么特別之處
發布日期：2026-02-26 10:35 ????瀏覽量：

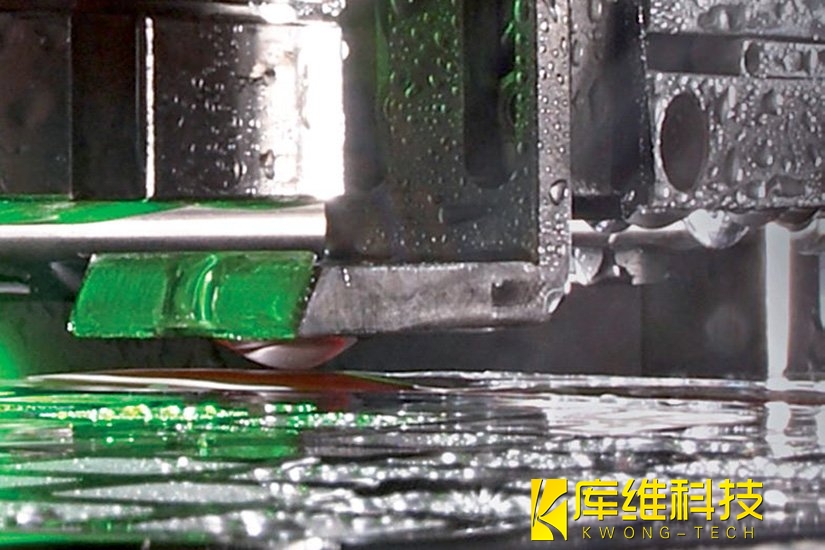

水導激光技術通過150MPa高壓水射流的突破性應用，實現了導光、冷卻與碎屑管理的三重功能協同，為氧化鋯陶瓷加工提供了全新解決方案。本文將深入解析這一壓力值背后的邏輯，揭示其如何平衡導光穩定性、切割效率與材料保護，推動精密制造邁向新高度。
一、導光通道+冷卻機制耦合
導光功能：150MPa壓力下的水射流直徑僅30-80μm，相當于一根"光纖"。532nm綠光激光通過全內反射原理，在水柱內無損耗傳輸，實現激光能量的精準導向。相較傳統干式激光（光束發散角>5mrad），水導激光的聚焦光斑直徑可穩定控制在36μm以內，特別適用于氧化鋯陶瓷（折射率2.15）的微結構加工。
冷卻功能：800m/s的高壓水流持續沖刷加工區域，將熱影響區（HAZ）寬度控制在<10μm。傳統干式激光加工氧化鋯時，熱影響區（HAZ）>50μm，局部溫度可超1500℃，導致相變和微裂紋；而水射流將溫度瞬間拉低至室溫附近，實現真正的"冷加工"。
|
壓力層級 |
現象與問題 |
水導激光設備KD700的150MPa優勢 |
|
<50MPa |
水射流穩定性差，激光耦合效率低，無法實現全內反射 |
水柱筆直穩定，激光傳輸損耗<5% |
|
50-120MPa |
切割深度有限，碎屑沖刷能力弱 |
深度切割可達20mm+，碎屑瞬間排出 |
|
150MPa（KD700） |
平衡點 |
導光穩定+高效冷卻+強力排屑 |
|
>200MPa |
水柱產生湍流，激光散射嚴重，設備損耗激增 |
避免能量散射，延長噴嘴壽命 |
二、微米級精度控制
150MPa高壓配合30-80μm的微細噴嘴，形成"剛?cè)岵?quot;的加工特性：
-
剛性：水射流能量密度高，能切穿莫氏硬度9級的氧化鋯陶瓷
-
柔性：水流無機械應力，徹底避免傳統CNC加工的崩邊問題
實測數據：在3mm厚氧化鋯上加工深寬比18:1的微槽，表面粗糙度Ra<10nm，崩邊率從傳統工藝的15%降至0.5%以下，邊緣垂直度誤差<1°。
三、碎屑管理改進
傳統激光加工的碎屑會沉積在加工區，影響后續切割精度并造成二次熱損傷。150MPa高壓水射流的流速高達800m/s，實現瞬間沖走熔融碎屑，避免重熔層殘留；保持切割路徑清潔，無需中途停機清理；適合復雜結構件的連續加工。
這個壓力值不是隨意設定的，它讓水射流既能充當"光纖"傳輸激光，又能作為"液態刀具"精密切割，同時扮演"冷卻劑"的角色——三重功能合一。
